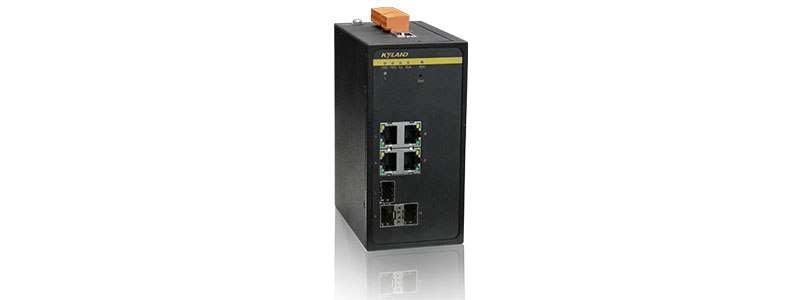

Ruby3A系列交流机是专门为知足高可靠性的工业网络而设计，，，，，，，实现了切合IEC62439-3标准的PRP(并行冗余协议)和HSR(高可用性无缝冗余)协议。。。。。Ruby3A可以实现单点故障零丢包，，，，，，，构建非 ？？？？？？？煽康耐ㄑ锻纭。。。。全FPGA硬件解决计划使得Ruby3A可以在统一硬件上实现HSR和PRP的软件可设置，，，，，，，并且具有很是低的网络延时。。。。。Ruby3A支持IEEE 1588v2，，，，，，，通过HSR/PRP网络，，，，，，，可以实现高精度的时钟同步.
支持PRP(IEC62439-3-4)和HSR(IEC62439-3-5)
HSR/PRP端口光电可选(Combo)
支持基于硬件的IEEE1588v2
支持Reset功效
支持带外治理网口
切合IEC61850-3和IEEE1613
| 软件功效 | |
| 冗余功效 | 支持PRP，，，，，，，故障恢复时间0ms 支持HSR，，，，，，，故障恢复时间0ms 支持PRP/HSR Coupling 支持Quadbox模式 |
| 治理与维护 | 支持Console，，，，，，，Web，，，，，，，Telnet治理方法 支持SNMPv1/v2c/v3 支持IEC 61850 MMS Server 支持LLDP 支持DHCP client 支持软件升级 支持设置上传/下载 支持FTP 支持Syslog 支持端口告警，，，，，，，内存/CPU使用率告警 支持线缆检测 |
| 时钟同步 | 支持PTPv2（IEEE1588-2008）TC模式，，，，，，，精度小于1us 支持NTP 支持SNTP |
| 清静特征 | 支持SSH 支持SFTP 支持TACACS+ 支持RADIUS |
| 产品规格 | |
| 标准 | IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3u(100Base-TX和100Base-FX) IEC62439-3-5(HSR) IEC62439-3-4(PRP) |
| 接口 | 千兆光口：1000Base-X, 100Base-FX, SFP接口 千兆电口：100/1000Base-T(X), RJ45接口 调试口：RS232，，，，，，，RJ45接口 告警接口：3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max, 60W Max |
| 指示灯 | 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 外地接口Link指示灯：L HSR/PRP事情模式指示灯:Mode 端口指示灯:Link/ACT |
| 按钮 | Reset:系统复位按钮 |
| 电源 | 输入电压： 24-48VDC(18-72VDC), 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 接入端子： 5芯5.08mm间距插入式端子（低压） 3芯7.62mm间距插入式端子（高压） 功率：<8W 过载；；；；； ；ぃ褐С 反接；；；；； ；ぃ褐С 冗余；；；；； ；ぃ褐С |
| 机械结构 | 外壳：金属材质 散热方法：自然冷却，，，，，，，无电扇 防护品级：IP40 尺寸：66mm×135mm×107.5mm(W×H×D) 重量：1.25Kg 装置方法：DIN卡轨式或壁挂式 |
| 情形 | 事情温度：-40°C to +85°C 贮存温度：-40°C to +85°C 相对湿度：5～95%无凝露 |
| 质保 | MTBF：351889h 保修期：5年 |
| 认证 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 IEC61850-3, IEEE1613 IEC 62368-1, EN 62368-1 |
| 行业标准 | EMI： FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS： IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械： IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
| 推荐型号 | 形貌 |
| Ruby3A-3G-HV | 3×1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo接口; 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) |
| Ruby3A-3G-L2-L2 | 3×1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo接口; 24-48VDC(18-72VDC),冗余输入 |
选购配件
| 配件 | 配件说明 |
| 千兆SFP ？？？？？？？ | 参考工业级千兆SFP ？？？？？？？檠」罕 |
| 百兆SFP ？？？？？？？ | 参考工业级百兆SFP ？？？？？？？檠」罕 |
| RJ45防尘罩 | 单口RJ45防尘罩，，，，，，，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，，，，，，，2米，，，，，，，编码：111030019 |
| 电源线 | 3相电源线，，，，，，，3米，，，，，，，编码：111020004 |
| 电源端子 | 低压型号：5芯5.08毫米间距电源端子，，，，，，，编码：107010505 高压型号：3芯7.62毫米间距告警端子，，，，，，，编码：107010805 |
| 告警端子 | 3芯5.08毫米间距告警端子，，，，，，，编码：107010520 |
| 卡轨座 | 编码：109990406 |
| 壁挂装置板 | 型号：DT-BGAZ-02 |
Kyland-Ruby3A-Datasheet-CN Ruby3A工业以太网交流机硬件装置手册_V10 Ruby3A系列PRP&HSR交流机Web操作手册_V11
