NewPre310x是一款基于X86平台的智能控制器， ，，，，，，，预装国产自主可控操作系统和控制工具， ，，，，，，，支持实时与非实时应用融合， ，，，，，，，可将显示、控制、视觉以及客户应用集成到一台控制器， ，，，，，，，实现简化系统结构、镌汰装备占地面积目的。。。。。 。。
□ 支持Intel高性能八代、九代酷睿处置惩罚器
□ 支持-40~60℃宽温运行
□ 切合EMC三级、IP40防护品级
□ 富厚IO接口， ，，，，，，，可支持以太网、RS232/RS485、USB、显示、音频输入输出等
□ 国产自主可控Intewell操作系统， ，，，，，，，支持实时/非实时扩展与隔离
□ 预装MaVIEW智能控制工具软件平台， ，，，，，，，支持Modbus、EtherCAT、PROFINET 、MQTT、OPC UA 等常用工业通讯协议
| 硬件焦点设置 | |
| CPU | Intel 酷睿八/九代插座式（LGA1151） |
| 内存 | 标配32GB DDR4 |
| 存储 | 标配1TB SSD |
| GPU | 板载Intel? UHD Graphics 630 |
| 接口 | |
| 网口 | 4 x 100/1000BASE-T(X)， ，，，，，，，RJ45接口；； ；；；；；支持PCIe？？？？？？？？槔┱梗∟ewPre3102） |
| USB | 8 x USB3.0 |
| 串口 | 4 x DB9， ，，，，，，，2 x RS485， ，，，，，，，2 x RS232 |
| I/O（选配） | 2 x CAN ， ，，，，，，，8 x DI（PNP/NPN）， ，，，，，，，8 x DO（晶体管漏型输出） |
| 显示接口 | 1 x HDMI， ，，，，，，，1 x VGA， ，，，，，，，1 x miniDP |
| 音频接口 | 1 x Mic in， ，，，，，，，1 x Line out |
| 扩展(NewPre3102) | PCIE x16,PCIE x4 |
| 指示灯 | |
| 系统运行指示灯 | HDD， ，，，，，，，ERR |
| 以太网口指示灯 | Link/ACT |
| 电源 | |
| 输入电压 | 12VDC |
| 接入端子 | 4 芯5.08mm 间距插入式端子 |
| 功耗 | 主机功耗<80W， ，，，，，，，显卡自力供电 |
| 机械结构 | |
| 外壳 | 金属 |
| 防护品级 | IP40（主机） |

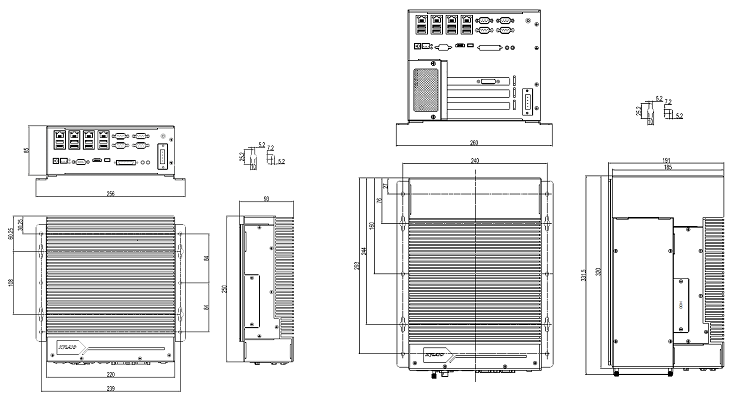

| 尺寸 | NewPre3101：220mm x 85mm x 250mm（W x H x D）；； ；；；；； NewPre3102：220mm x 185mm x 320mm（W x H x D）；； ；；；；； |
| 整机重量 | NewPre3101：5.7Kg NewPre3102：9.5Kg |
| 装置方法 | 平面牢靠装置， ，，，，，，，壁挂式装置 |
| 散热 | NewPre3101：自然冷却, 无电扇 NewPre3102：主机无电扇， ，，，，，，，显卡电扇散热 |
| 情形 | |
| 事情温度 | -20~60℃（主机） |
| 存储温度 | -40~85℃ |
| 湿度 | 5 ～ 95% 无凝露 |
| 行业标准 | |
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
| EMC | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz ～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Powerports: 0.15-80MHz at 10V/m |
| 机械 | IEC60068-2-6（振动） IEC60068-2-27（攻击） IEC60068-2-32（自由跌落） |
|
NewPre3101 NewPre3102 |
- |
X |
- |
configuration |
- |
Ports |
Serial Number |
Special |
|
I |
|
II |
III |
IV |
V |
VI |
|
I. Basic type designation: NewPre3101：Without PCIE extensibility NewPre3102：With PCIe x16,PCIe x4 |
|
II. CPU: I7-8700T: I7-8700T CPU I7-9700: I7-9700T CPU |
|
III. configuration: M5D3W0: 32GB memory,1TB Solid State Disk, M5D3W5: 32GB memory,1TB Solid State Disk, support 5G |
|
IV. Ports: 0404:4 x Networks,4 x Serial ports 0404C2: 4 x Networks,4 x Serial ports,2 x CAN |
|
V. Serial Number: A:CCC type U:CE type |
|
VI. Special 16DIO:8 x DI,8 x DO |
|
主机典范型号 |
说明 |
|
NewPre3101-I7-8700T-M5D3W0-0404B |
I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2 |
|
NewPre3101-I7-8700T-M5D3W5-0404B |
I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/5G |
|
NewPre3101-I7-8700T-M5D3W0-0404C02B16DIO |
I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/CAN × 2/DI × 8/DO × 8 |
|
NewPre3102-I7-8700T-M5D3W0-0404B1660S |
I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/GTX1660S |
|
NewPre3102-I7-8700T-M5D3W0-0404B3060 |
I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/RTX3060 |
智能控制器产品单页-NewPre310x_20250224
