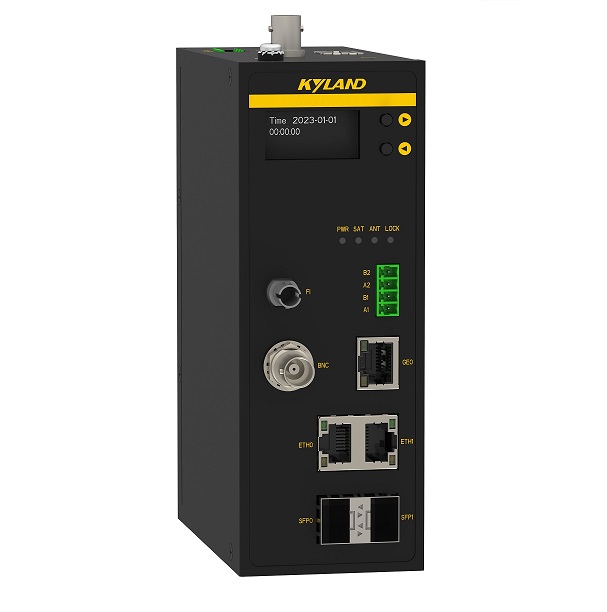

PTS-DR200L准确时间同步装置是一款为工业领域提供的纳秒级时间服务的卡轨式多功效时钟服务器 。。。。 。。。该服务器支持北斗/GPS/GLONASS单通道绝对时间基准和IRIG-B地面基准时间源的自动跟踪和锁定，，，，，同时内置多源时间算法可提供天地互备多路时间源选择及切换逻辑应用功效 。。。。 。。。
PTS-DR200L支持PTP/NTP/SNTP网络时间同步授时信号，，，，，支持脉冲/IRIG-B码/串行TOD时间报文等多种输出信号以知足差别行业的时间同步需求 。。。。 。。。
PTS-DR200L时钟服务器支持WEB/SNMP远程系统治理和设置模式 。。。。 。。。
| 产品规格 | |
| 时间输入源接口 | 类型一： 卫星信号接口 1路BNC天线接口 类型二： 地面信号接口1 1路 FI 光纤接口：IRIG-B输入 类型三： 地面信号接口2 3路RJ45电口和2路SFP接口：PTP时间输入 |
| 守时性能 | 宽温晶振(TCXO) 20μs/h |
| 网络端口 | 1*10/100/1000M 电口，，，，，2*10/100M 电口，，，，，2*10/100M SFP光口 |
| 输出端口 | 1路BNC接口：IRIG-B，，，，，PPS/PPM/PPH信号输出 2路串行485接口：TOD，，，，，IRIG-B，，，，，PPS/PPM/PPH信号输出 3路RJ45电口和2路SFP接口：NTP，，，，，PTP信号输出 |
| 性能参数 | NTP(RJ45/SFP)：优于50μs PTP(RJ45/SFP)：优于120ns IRIG-B(TTL电平/串行)：优于100ns 脉冲信号(TTL电平)：优于120ns TOD(串行)：优于150ns NTP请求量: ＞5000次/秒 |
| 面板指示灯 | 天线指示灯：ANT 电源指示灯：PWR 卫星状态灯：SAT 卫星锁定指示灯：LOCK |
| 接口指示灯 | Link/ACT, Speed |
| 面板按键 | 左箭头： 光标向左移/向前翻页 右箭头： 光标向右移/向后翻页 |

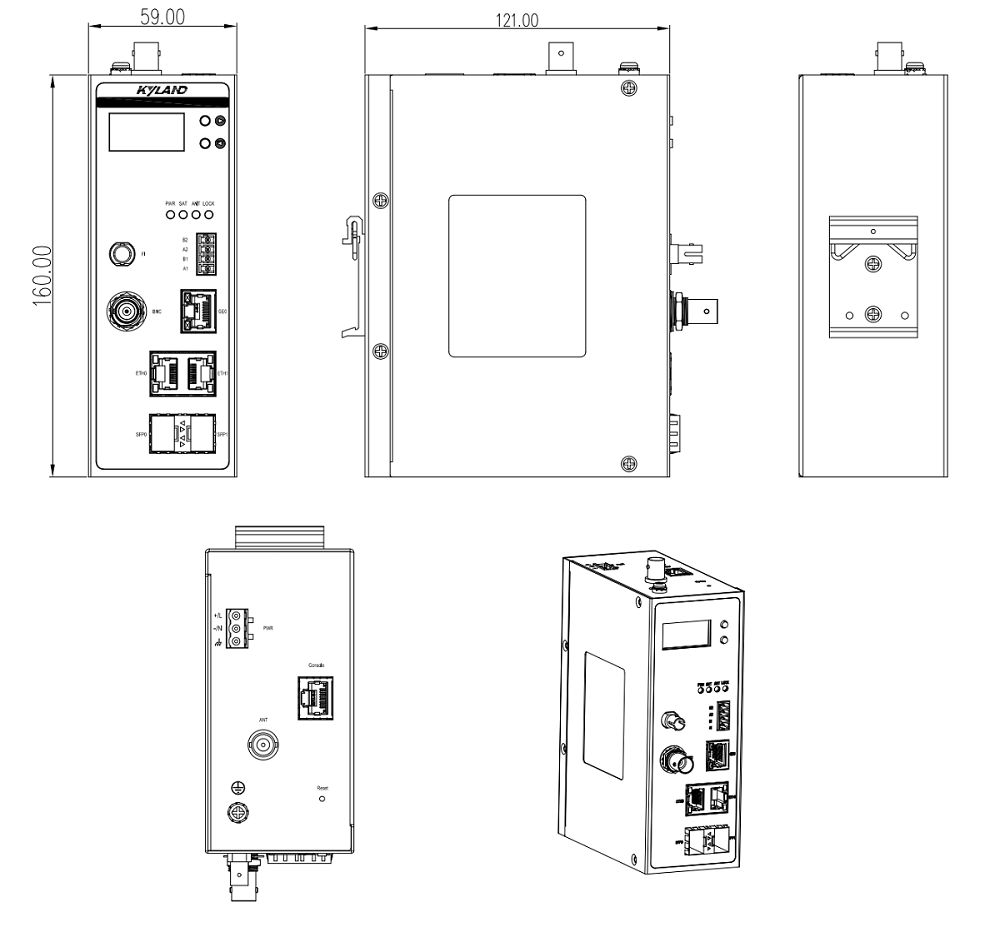

| 机械结构 | 装备尺寸 59mm x 160mm x 121mm (W x H x D) 装置方法 卡轨装置 外壳材质 金属 净重 1kg 防护品级 IP30以上 散热方法 机箱外貌散热设计，，，，，无电扇 |
| 电源及告警 | 输入电压 高压：220VAC(85-264VAC/77-300VDC) 低压：36VDC(18-72VDC) 电源数目 单电源 功耗 12W 接入端子 5.08mm间距插入式端子 电源告警 支持时钟掉电状态告警 状态告警 支持时钟守时状态告警 |
| 情形 | 事情温度 -40~70℃ 存储温度 -40~85℃ 湿度 5~95%，，，，，无凝露 |
| 质保 | 5年 |
| 行业标准 | EMI： FCC CFR47 Part 15 EN55022/CISPR22,ClassA EMS： IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 可靠性要求 EN 61000-6-4: 2019, EN 55032: 2015/A11:2020 Class A IEC60068-2-1: Cold； ；；；；IEC60068-2-2: Dry heat IEC60068-2-30: Damp heat 机械性能 IEC 60068-2-6 IEC 60068-2-27 |
装备选型
|
型号 |
电源类型 |
晶振类型 |
PTP功效 |
卫星？？？？？？？？ |
1*10/100/1000M 电口 2*10/100M 电口 2*10/100M SFP光口 |
1路BNC接口 2路串行485接口 |
光纤输入 |
|
PTS-DR200L-1111-HV |
单电源 220VAC(85-264VAC/77-300VDC) |
宽温晶振 (TCXO) |
支持 |
GPS/BDS/GLONASS 单卫星接口 |
支持 |
支持 |
支持 |
|
PTS-DR200L-1111-L2 |
单电源 36VDC(18-72VDC) |
宽温晶振 (TCXO) |
支持 |
GPS/BDS/GLONASS 单卫星接口 |
支持 |
支持 |
支持 |
配件包选型
| 时钟服务器 | 对应时钟配件包 | |||
| 形貌 | 说明 | 物料编码 | 物料形貌 | 说明 |
| PTS-DR200L-1111-HV | 单卫星通道，，，，，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个底座式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个抱箍式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 | ||
| PTS-DR200L-1111-L2 | 单卫星通道，，，，，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个底座式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头)，，，，，1个抱箍式天线支架，，，，，2条3m电源线，，，，，1个防雷器，，，，，1条30cm防雷器馈线 | ||
配件包说明
| 时钟配件包 | 包括配件 | ||
| 物料形貌 | 说明 | 数目 | |
| 时钟服务器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 1 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，，，，，单头镀锡，，，，，3芯，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 1 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，，，，，单头镀锡，，，，，3芯，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 2 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，，，，，单头镀锡，，，，，3芯，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 2 | |
| 时钟服务器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 2 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，，，，，单头镀锡，，，，，3芯，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 2 | |
配件说明
| 类型 | 物料形貌 | 说明 |
| GPS天线 | PTS-ANT-GPS-30-BNC | GPS单模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-50-BNC | GPS单模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-100-BNC | GPS单模天线(100m线缆含蘑菇头) | |
| BDS天线 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS双模天线(100m线缆含蘑菇头) | |
| GLONASS天线 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN双模天线(100m线缆含蘑菇头) | |
| 双频蘑菇头 | PTS-ANT-GPS-BDS-N | GPS/BDS双频蘑菇头(N型讨论) |
| 三频蘑菇头 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三频蘑菇头(N型讨论) |
| 天线同轴电缆 | PTS-ANT-CABLE-30 | 30m单卫星天线同轴电缆 |
| PTS-ANT-CABLE-50 | 50m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-80 | 80m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-100 | 100m单卫星天线同轴电缆 | |
| 电源线 | 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线，，，，，单头镀锡，，，，，3芯，，，，，10A 250V |
| 信号放大器 | PTS-ANT-AMPLIFIER | 天线信号放大器(个/100m及以上天线长度) (需定制，，，，，如需使用请联系公司) |
| 装备防雷器 | PTS-ANT-LIGHTING | 天线及装备防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | |
| 蘑菇头装置支架 | PTS-ANT-MOUNT-BASE | 底座式装置支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 |
Kyland-PTS-DR200L-Datasheet-CN
