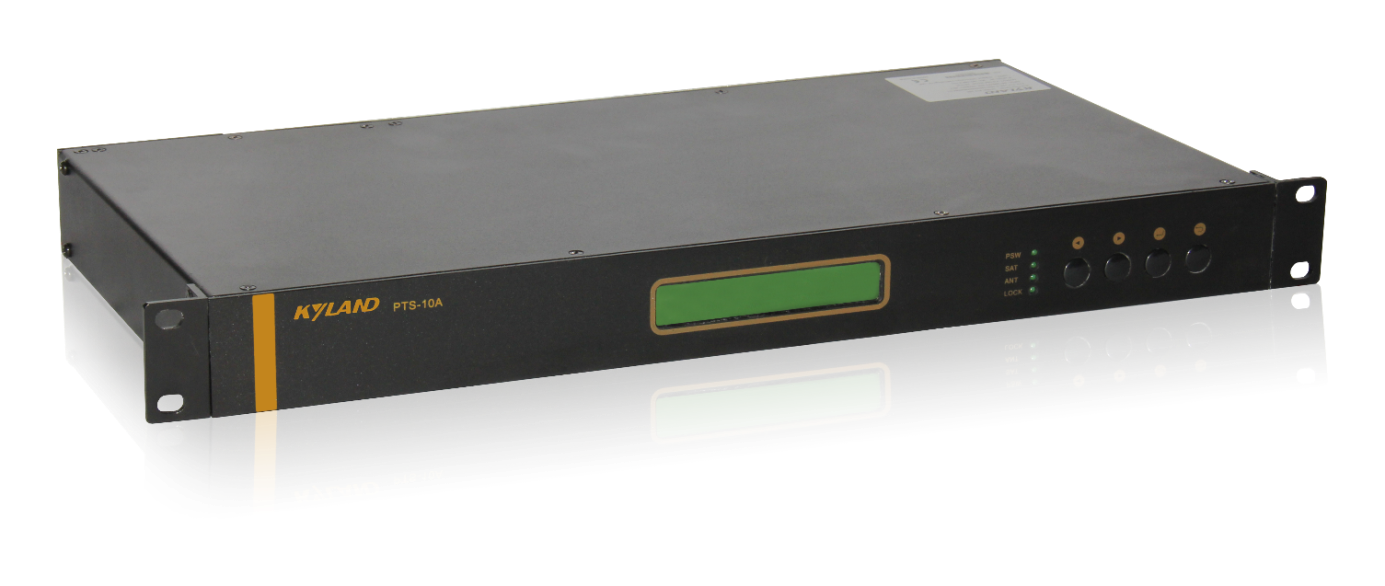

PTS-10A准确时间同步装置是一款为工业领域提供的纳秒级时间服务的机架式多功效时钟服务器 。。。。。。。。该服务器支持北斗/GPS/GLONASS双卫星绝对时间基准及IEEE1588(PTP)和IRIG-B地面基准时间源的自动跟踪和锁定 ，，，，，同时内置多源时间算法可提供天地互备多路时间源选择及切换逻辑应用功效 。。。。。。。。
PTS-10A支持IEEE1588(PTPv2)/NTP/SNTP网络时间同步授时信号 ，，，，，支持脉冲/IRIG-B码/串行TOD时间报文等多种输出信号以知足差别行业的时间同步需求 。。。。。。。。
PTS-10A时钟服务器支持WEB/SNMP远程系统治理和设置模式 。。。。。。。。
| 产品规格 | |
| 时间源输入接口 | 类型一 卫星时间源 SAT-1/SAT-2：BNC接口(5V DC) 类型二 地面时间源1 ETH0/ETH1：PTPv2(IEEE1588) 类型三 地面时间源2 FI1 (SMA接口) + FI2 (ST-850nm) |
| 守时性能 | 宽温晶振(TCXO) ＜55μs/1h 恒温晶振(OCXO) ＜6μs/24h |
| 网络端口 | 网口类型 2*100/1000M 光电复用端口+2*100M 电口 默认支持NTP/SNTP 光电复用端口(ETH0 ETH1)支持PTPv2 ，，，，，不含SFP？？？？？？ |
| 输出接口 | 类型-1 4路BNC交流B码信号输出接口 6路BNC脉冲/直流B码信号输出接口 2路DB9串行TOD信号输出接口 类型-2 10路BNC脉冲/直流B码信号输出接口 2路DB9串行TOD信号输出接口 |
| 性能参数 | NTP/SNTP： 标配以太网口 ±50μs 扩展以太网口 ±10ms PTPv2(IEEE1588)： 标配以太网口 ±50ns 脉冲信号： 光纤 ±60ns TTL电平 ±60ns 差分电平 ±0.5μs(需定制) IRIG-B： 光纤 ±60ns TTL电平 ±60ns 差分电平 ±0.5μs(需定制) 交流 ±20μs 串行报文： RS232 ±5ms RS485 ±5ms(需定制) |
| 面板指示灯 | 电源状态指示灯：PSW 常亮：正常上电 常灭：断电 卫星状态指示灯：SAT 常亮：吸收卫星数目≥4颗 常灭：吸收卫星数目＜4颗 天线状态指示灯：ANT 常亮：天线状态正常 常灭：天线状态异常 锁定状态指示灯：LOCK 闪灼：LOCK状态(1次/秒)/守时状态(1次/3秒) 常灭：时钟未锁定 |
| 面板按键 | UP 光标向左移/向前翻页 DOWN 光标向右移/向后翻页 ENTER 进入下级菜单/确认操作 ESC 返回上级菜单/作废操作 |
| 电源及告警 | 输入电压 110-220VAC/DC(85-264VAC/85-300VDC) 电源数目 单电源/双电源 功耗 ＜15W 接入端子 5-pin距离插入式凤凰端子 电源告警 支持时钟掉电状态告警 状态告警 支持时钟守时状态告警 |
| 机械结构 | 装置方法 标准1U19英寸机架式装置 装备尺寸 W x H x D：483x44x230mm 外壳材质 金属 装备净重 4.5kg 防护品级 IP40 散热方法 自然冷却无电扇 |
| 情形 | 事情温度 -20℃~+70℃ 存储温度 -30℃~+80℃ 湿度 5%~95% ，，，，，无凝聚 |
| 质保 | 平均无故障运行时间 50000hrs 保修期 5年 |
| 认证 | CE认证 |
| 行业标准 | DL/T 1100.1-2018 电力系统时间同步系统第一部分：手艺规范 GB/T 2423.3-2006 电工电子产品情形试验(idt IEC60062-2-78 2001) GB/T 60107-2000 (idt EIA/TIA-232-E) GB/T 11014-1989 平衡电压数字接口电路的电气特征(eqv EIA RS-422A) GB/T 11287-2000 继电器部分(ide IEC 60255-21-1：1988) GB/T 13279-2002 远动终端装备 GB/T 14537-1993 量度继电器和保唬唬；；；；；ぷ爸玫墓セ饔肱鲎彩匝(idt IEC 60255-21-2：1988) GB/T 17626.3-1998 电磁兼容试验和丈量手艺静电放电抗扰度试验 GB/T 17623.4-1998 电磁兼容试验和丈量手艺射频电磁场抗扰度试验 GB/T 17626.4-1998 电磁兼容试验和丈量手艺电快速瞬变脉冲群抗扰度试验 GB/T 17626.5-1998 电磁兼容试验和丈量手艺浪涌(攻击)抗滋扰度试验 GB/T 17626.8-1998 电磁兼容试验和丈量手艺工频磁场抗滋扰度试验 GB/T 17626.9-1998 电磁兼容试验和丈量手艺脉冲磁场抗滋扰度试验 GB/T 17626.10-1998 电磁兼容试验和丈量手艺阻尼震荡磁场抗滋扰度试验 GB/T 17626.12-1998 电磁兼容试验和丈量手艺震荡抗滋扰度试验 GB/T 19391-2003 全球定位系统(GPS)术语及界说 |
面板示意图
装备选型
推荐型号
| 产品型号 |
电源类型 110-220VAC/DC |
晶振类型 | 卫星？？？？？？ |
网口类型 2*100/1000M 光电复用端口+2*100M 电口 |
光纤输入 FI1 (SMA)+FI2 (ST-850nm MM)+FO1(ST-850nm MM)+FO2(ST-850nm MM) |
输出接口 |
| PTS-10A-2-175100XXXXXXXXXXXX-XX | 双电源 |
宽温晶振 TCXO |
双通道 ，，，，，可划分自力设置GPS/BDS |
支持 | N/A |
4路BNC交流B码信号输出接口 ，，，，，6路BNC脉冲/直流B码信号输出接口 ，，，，，2路DB9串行TOD信号输出接口 |
| PTS-10A-2-175110XXXXXXXXXXXX-XX | 双电源 |
宽温晶振 TCXO |
双通道 ，，，，，可划分自力设置GPS/BDS |
支持 | 支持 |
4路BNC交流B码信号输出接口 ，，，，，6路BNC脉冲/直流B码信号输出接口 ，，，，，2路DB9串行TOD信号输出接口 |
| PTS-10A-2-175111XXXXXXXXXXXX-XX | 双电源 |
宽温晶振 TCXO |
双通道 ，，，，，可划分自力设置GPS/BDS |
支持 | 支持 |
10路BNC脉冲/直流B码信号输出接口 ，，，，，2路DB9串行TOD信号输出接口 |
| PTS-10A-2-375110XXXXXXXXXXXX-XX | 双电源 |
恒温晶振 OCXO |
双通道 ，，，，，可划分自力设置GPS/BDS |
支持 | 支持 |
4路BNC交流B码信号输出接口 ，，，，，6路BNC脉冲/直流B码信号输出接口 ，，，，，2路DB9串行TOD信号输出接口 |
| PTS-10A-2-176110XXXXXXXXXXXX-XX | 双电源 |
宽温晶振 TCXO |
双通道 ，，，，，可划分自力设置GPS/GLN |
支持 | 支持 |
4路BNC交流B码信号输出接口 ，，，，，6路BNC脉冲/直流B码信号输出接口 ，，，，，2路DB9串行TOD信号输出接口 |
| PTS-10A-1-172100XXXXXXXXXXXX-XX | 单电源 |
宽温晶振 TCXO |
单通道 ，，，，，可设置GPS/BDS |
支持 | N/A |
4路BNC交流B码信号输出接口 ，，，，，6路BNC脉冲/直流B码信号输出接口 ，，，，，2路DB9串行TOD信号输出接口 |
| PTS-10A-2-172100XXXXXXXXXXXX-BDS | 双电源 |
宽温晶振 TCXO |
单通道 ，，，，，BDS | 支持 | N/A |
4路BNC交流B码信号输出接口 ，，，，，6路BNC脉冲/直流B码信号输出接口 ，，，，，2路DB9串行TOD信号输出接口 |
基本设置形貌
| 类型 | P/N号 | 形貌 |
| 电源类型-C | 1 | 110-220VAC/DC 单电源 |
| 2 | 110-220VAC/DC 双电源 | |
| 晶振类型-D | 1 | 宽温晶振(TCXO) ＜55μs/1h |
| 3 | 恒温晶振(OCXO) ＜6μs/24h | |
| 网口类型-D | 7 | 2*100/1000M 光电复用端口+2*100M 电口 |
| 卫星？？？？？？-D | 2 | 单通道 ，，，，，可设置GPS/BDS |
| 5 | 双通道 ，，，，，可划分自力设置GPS/BDS | |
| 6 | 双通道 ，，，，，可划分自力设置GPS/GLN | |
| PTP功效-D | 1 | PTPv2功效(ETH0/ETH1网口支持) |
| 光纤输入-D | 0 | N/A |
| 1 | FI1 (SMA)+FI2 (ST-850nm MM)+FO1(ST-850nm MM)+FO2(ST-850nm MM) | |
| 输出接口-D | 0 |
4路BNC交流B码信号输出接口 6路BNC脉冲/直流B码信号输出接口 2路DB9串行TOD信号输出接口 |
| 1 |
10路BNC脉冲/直流B码信号输出接口 2路DB9串行TOD信号输出接口 |
软件功效
|
类型 |
P/N号 |
形貌 |
|
软件功效 |
PTS-10A-S11 |
WEB + SNMP（默认） |
配件包选型
| 时钟服务器 | 对应时钟配件包 | |||
| 形貌 | 说明 | 物料编码 | 物料形貌 | 说明 |
| PTS-10A-2-175100XXXXXXXXXXXX-XX | 双卫星通道 ，，，，，双电源 | 310007804 | 时钟服务器配件包-2-2-50-B | 2条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，2个底座式天线支架 ，，，，，2条3m电源线 ，，，，，2个防雷器 ，，，，，2条30cm防雷器馈线 |
| 310007805 | 时钟服务器配件包-2-2-50-H | 2条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，2个抱箍式天线支架 ，，，，，2条3m电源线 ，，，，，2个防雷器 ，，，，，2条30cm防雷器馈线 | ||
| PTS-10A-2-175110XXXXXXXXXXXX-XX | 双卫星通道 ，，，，，双电源 | 310007804 | 时钟服务器配件包-2-2-50-B | 2条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，2个底座式天线支架 ，，，，，2条3m电源线 ，，，，，2个防雷器 ，，，，，2条30cm防雷器馈线 |
| 310007805 | 时钟服务器配件包-2-2-50-H | 2条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，2个抱箍式天线支架 ，，，，，2条3m电源线 ，，，，，2个防雷器 ，，，，，2条30cm防雷器馈线 | ||
| PTS-10A-2-175111XXXXXXXXXXXX-XX | 双卫星通道 ，，，，，双电源 | 310007804 | 时钟服务器配件包-2-2-50-B | 2条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，2个底座式天线支架 ，，，，，2条3m电源线 ，，，，，2个防雷器 ，，，，，2条30cm防雷器馈线 |
| 310007805 | 时钟服务器配件包-2-2-50-H | 2条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，2个抱箍式天线支架 ，，，，，2条3m电源线 ，，，，，2个防雷器 ，，，，，2条30cm防雷器馈线 | ||
| PTS-10A-2-375110XXXXXXXXXXXX-XX | 双卫星通道 ，，，，，双电源 | 310007804 | 时钟服务器配件包-2-2-50-B | 2条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，2个底座式天线支架 ，，，，，2条3m电源线 ，，，，，2个防雷器 ，，，，，2条30cm防雷器馈线 |
| 310007805 | 时钟服务器配件包-2-2-50-H | 2条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，2个抱箍式天线支架 ，，，，，2条3m电源线 ，，，，，2个防雷器 ，，，，，2条30cm防雷器馈线 | ||
| PTS-10A-1-172100XXXXXXXXXXXX-XX | 单卫星通道 ，，，，，单电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，1个底座式天线支架 ，，，，，2条3m电源线 ，，，，，1个防雷器 ，，，，，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，1个抱箍式天线支架 ，，，，，2条3m电源线 ，，，，，1个防雷器 ，，，，，1条30cm防雷器馈线 | ||
| PTS-10A-2-172100XXXXXXXXXXXX-BDS | 单卫星通道 ，，，，，双电源 | 310007802 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，1个底座式天线支架 ，，，，，2条3m电源线 ，，，，，1个防雷器 ，，，，，1条30cm防雷器馈线 |
| 310007803 | 时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头) ，，，，，1个抱箍式天线支架 ，，，，，2条3m电源线 ，，，，，1个防雷器 ，，，，，1条30cm防雷器馈线 | ||
配件包说明
| 时钟配件包 | 包括配件 | ||
| 物料形貌 | 说明 | 数目 | |
| 时钟服务器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 1 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线 ，，，，，单头镀锡 ，，，，，3芯 ，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 1 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线 ，，，，，单头镀锡 ，，，，，3芯 ，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 1 | |
| 时钟服务器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式装置支架 | 2 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线 ，，，，，单头镀锡 ，，，，，3芯 ，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 2 | |
| 时钟服务器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 | 2 | |
| 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线 ，，，，，单头镀锡 ，，，，，3芯 ，，，，，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天线及装备防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | 2 | |
配件说明
| 类型 | 物料形貌 | 说明 |
| GPS天线 | PTS-ANT-GPS-30-BNC | GPS单模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-50-BNC | GPS单模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-100-BNC | GPS单模天线(100m线缆含蘑菇头) | |
| BDS天线 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS双模天线(100m线缆含蘑菇头) | |
| GLONASS天线 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN双模天线(30m线缆含蘑菇头) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN双模天线(50m线缆含蘑菇头) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN双模天线(100m线缆含蘑菇头) | |
| 双频蘑菇头 | PTS-ANT-GPS-BDS-N | GPS/BDS双频蘑菇头(N型讨论) |
| 三频蘑菇头 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三频蘑菇头(N型讨论) |
| 天线同轴电缆 | PTS-ANT-CABLE-30 | 30m单卫星天线同轴电缆 |
| PTS-ANT-CABLE-50 | 50m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-80 | 80m单卫星天线同轴电缆 | |
| PTS-ANT-CABLE-100 | 100m单卫星天线同轴电缆 | |
| 电源线 | 毗连线缆-3相电源线-3M(单头镀锡) | 3m交流电源线 ，，，，，单头镀锡 ，，，，，3芯 ，，，，，10A 250V |
| 信号放大器 | PTS-ANT-AMPLIFIER | 天线信号放大器(个/100m及以上天线长度) (需定制 ，，，，，如需使用请联系公司) |
| 装备防雷器 | PTS-ANT-LIGHTING | 天线及装备防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm装备防雷器馈线 | |
| 蘑菇头装置支架 | PTS-ANT-MOUNT-BASE | 底座式装置支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式装置支架 |
选型订购(模板)
|
订购信息 |
形貌 |
|
基本设置：PTS-10A-2-375111XXXXXXXXXXXX-XX |
PTS-10A时间同步服务器1台(标准1U19英寸机箱)含LCD液晶显示屏 ，，，，，GPS+BDS卫星吸收？？？？？？楦1个 ，，，，，恒温晶振OCXO1个 ，，，，，2*100/1000M光电复用以太网接口(支持NTP/SNTP网络同步授时功效及PTPv2网络准确时间同步授时功效)+2*100Base-TX RJ45接口(支持NTP/SNTP网络同步授时功效) ，，，，，10路BNC脉冲/直流B码信号输出接口+2路DB9串行TOD信号输出接口 ，，，，，时钟支持电源及失步告警 ，，，，，110-220V AC/DC双电源？？？？？？ 。。。。。。。。 |
|
天线设置： PTS-ANT-GPS-50-BNC*1 PTS-ANT-GPS-BDS-50-BNC*1 PTS-ANT-MOUNT-BASE*2 PTS-ANT-LIGHTING*2 PTS-ANT-BNC-J/BNC-K-30cm*2
|
GPS单模卫星天线(50米线缆含蘑菇头)1套 GPS/BDS双模卫星天线(50米线缆含蘑菇头)*1套 底座式蘑菇头装置支架*2个 天线及装备防雷器*2个 30厘米装备防雷器馈线*2条 备注：2个防雷器需要2条防雷器馈线 ，，，，，两者配套使用 |
Kyland-PTS-10A-Datasheet-CN PTS-10A 时钟服务器-装备说明书 R7 PTS-10A 时钟服务器-装备操作手册 R7 PTS-10A 时钟服务器-WEB操作手册 R7 PTS-10A 时钟服务器-SNMP MIB手册 R7
