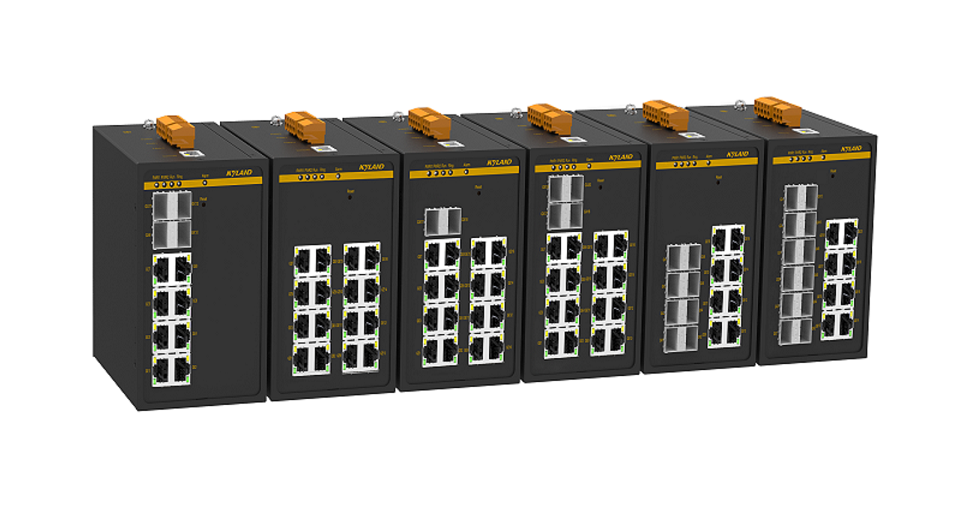

SICOM3009A

二层网管型卡轨式以太网交流机

产品简介

SICOM3009A系列是二层卡轨式管理型工业以太网交流机，，，，，，，提供富厚的产品端口组合，，，，，，，6/8/10/12/16/18/20口，，，，，，，100/1000M SFP接口，，，，，，，12/24/48/110/220V电压输入。。。。。。SICOM3009A支持DT-Ring协议族(自愈时间<50ms)，，，，，，，DRP/DHP/MRP（自愈时间<20ms），，，，，，，STP/RSTP/MSTP，，，，，，，VLAN，，，，，，，组播，，，，，，，QoS，，，，，，，SSH等富厚的二层软件特征，，，，，，，并支持CLI、Telnet、Web多种管理方法以及基于SNMPv1/v2c/v3的网管软件。。。。。。支持IEEE1588 PTPV2, 自动设置备份和恢复，，，，，，， DDM(SFP接口)，，，，，，，支持PROFINET(-PN型号)，，，，，，，Ethernet IP和Modbus TCP协议。。。。。。SICOM3009A具有IP40防护的金属外壳，，，，，，，抗强振动的卡轨座，，，，，，，极端情形温度顺应能力及优异的EMC电磁兼容性能，，，，，，，使该系列产品具备在卑劣工业情形下稳固可靠事情的能力。。。。。。产品可普遍应用于工厂自动化，，，，，，，交通，，，，，，，石油石化，，，，，，，风电，，，，，，，配网等工业领域。。。。。。

要害特征

支持100Base-X, 1000Base-X SFP接口
支持冗余协议：DT-Ring(自愈时间<50ms)，，，，，，，DRP/DHP/MRP（自愈时间<20ms），，，，，，，STP/RSTP/MSTP
支持清静手艺：HTTPS/SSL，，，，，，，SSH，，，，，，，TACACS+，，，，，，，IEEE802.1X，，，，，，，RADIUS，，，，，，，用户分级，，，，，，，端口MAC地址绑定
支持CLI、Telnet、Web多种管理方法以及基于SNMPv1/v2c/v3的网管软件
支持自动设置备份和恢复
支持基于硬件的IEEE1588 PTPv2 (BC, P2P TC, E2E TC时钟模式,对时精度 ±100 ns)
支持 PROFINET(-PN型号)，，，，，，，Ethernet IP和Modbus TCP协议
支持DDM (SFP接口)
IP40防护品级

性能参数

软件功效
	交流功效	支持VLAN, PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控支持基于流的限速(ACL限速设置) 支持全局广播风暴抑制(QoS风暴战略)
	冗余手艺	支持DT-Ring, DT-Ring+, DT-VLAN协议族，，，，，，，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP/G.8032 ERPS 支持MRP，，，，，，，MRM&MRC
	组播手艺	支持IGMP Snooping 支持GMRP 支持静态组播支持IGMPv2/v3
	清静手艺	支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级支持端口MAC地址绑定
	服务质量管理	支持QoS, 802.1p(CoS), DSCP 支持SP,WRR行列调理支持ACL
	工业协议	支持PROFINET (PROFINET一致性品级B, PROFINET IO诊断, GSD文件, 通过STEP7举行设置和诊断) 支持EtherNet/IP 支持Modbus/TCP
	管理与维护	支持Console, Telnet, WEB管理方法支持SNMPv1/v2c/v3，，，，，，，可通过Kyvision集中管理支持SFTP/HTTP软件升级支持电源告警, IP/MAC冲突告警, 内存/CPU使用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口吸收光功率告警和发送光功率告警支持DDM (SFP接口) 支持环路检测支持RMON 支持端口镜像支持Syslog 支持LLDP 支持Link-check 支持自动设置备份和恢复支持IPv4/IPv6
	IP管理	支持DHCP server/snooping/client, DHCP Option 82 支持ARP
	时钟管理	支持SNTP Client 支持PTP
产品规格
	手艺参数	标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE1588 V2 (PTP)
	交流属性	优先级行列 8 VLAN数 4K VLAN ID 1～4094 组播组数 8K MAC表 8K 包缓冲区 4Mbit 背板带宽 40Gbps 包转发率 1.5Mpps (2SFP8T), 1.8Mpps (4SFP8T) 4.2Mpps (2GX8T), 10.2Mpps (4GX8T) 14.9Mpps (2GX8GE), 17.9Mpps (4GX8GE) 3.0Mpps (4SFP16T), 8.3Mpps (4GX16T) 2.4Mpps (8SFP8T), 13.1Mpps (8GX8T) 29.8Mpps (4GX16GE,12GX8GE), 23.8Mpps (8GX8GE) 交流延迟 <5μs 超长帧长度 9.6KB
	接口	千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口百兆端口 100Base-X SFP接口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max
	指示灯	前面板指示灯运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 环指示灯:Ring 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口)
	按钮	Reset:支持重启和恢复默认设置
	电源	输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 24-48VDC(18-72VDC) 12-24VDC(9-36VDC) 接入端子 5芯5.08mm间距插入式端子 (L2/L5) 3芯7.62mm间距插入式端子 (HV) 功率 <12W (4GX8T) <16W (4GX8GE) <20W (4GX16GE,12GX8GE) 过载�；；；；；� 支持反接�；；；；；� 支持冗余�；；；；；� 支持 (12/24/48VDC)
	机械结构	外壳金属材质散热方法自然冷却,无电扇防护品级 IP41及以上尺寸 66mm×135mm×107.5mm (6T,8T,2GX8T,4GX8T) (W×H×D) 88mm×135mm×137mm (8GE,2GX8GE,4GX8GE) (W×H×D) 102mm×135mm×137mm (16GE,2GX16GE,4GX16GE,8GX8GE,12GX8GE) (W×H×D) 重量 1.1Kg (6T,8T,2GX8T,4GX8T) 1.5Kg (8GE,2GX8GE,4GX8GE) 1.9Kg (16GE,2GX16GE,4GX16GE,8GX8GE,12GX8GE) 装置方法 DIN卡轨式或壁挂式
	情形	事情温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露
	质保	MTBF 1681195h (6T) 1675852h (8T) 1657563h (4GX8T) 1317486h (4GX8GE) 1272643h (12GX8GE) 1097144h (4GX16GE) 保修期 5年
	认证	CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 UL61010, Class I Div 2, IECEx, ATEX Zone 2, Ex ec nC IIC T4 Gc IEC61850-3, IEEE1613 PROFINET Conformance Class B IEC 62368-1, EN 62368-1
	行业标准	EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落)

机械尺寸

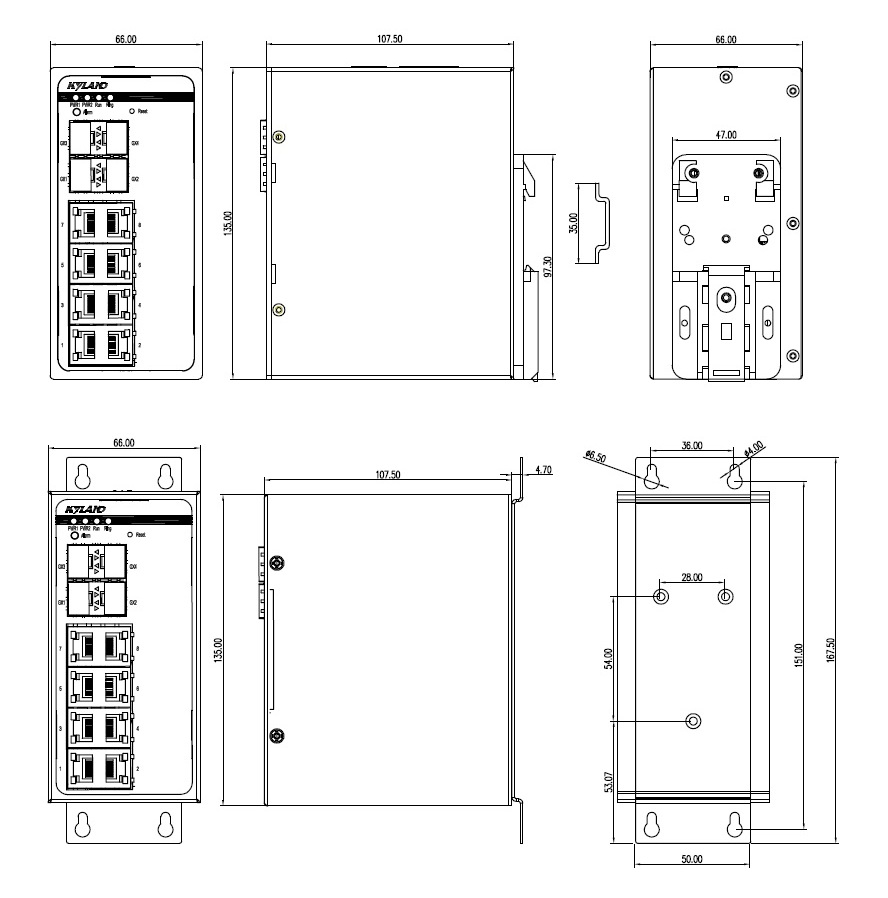

66mm×135mm×107.5mm(W×H×D):

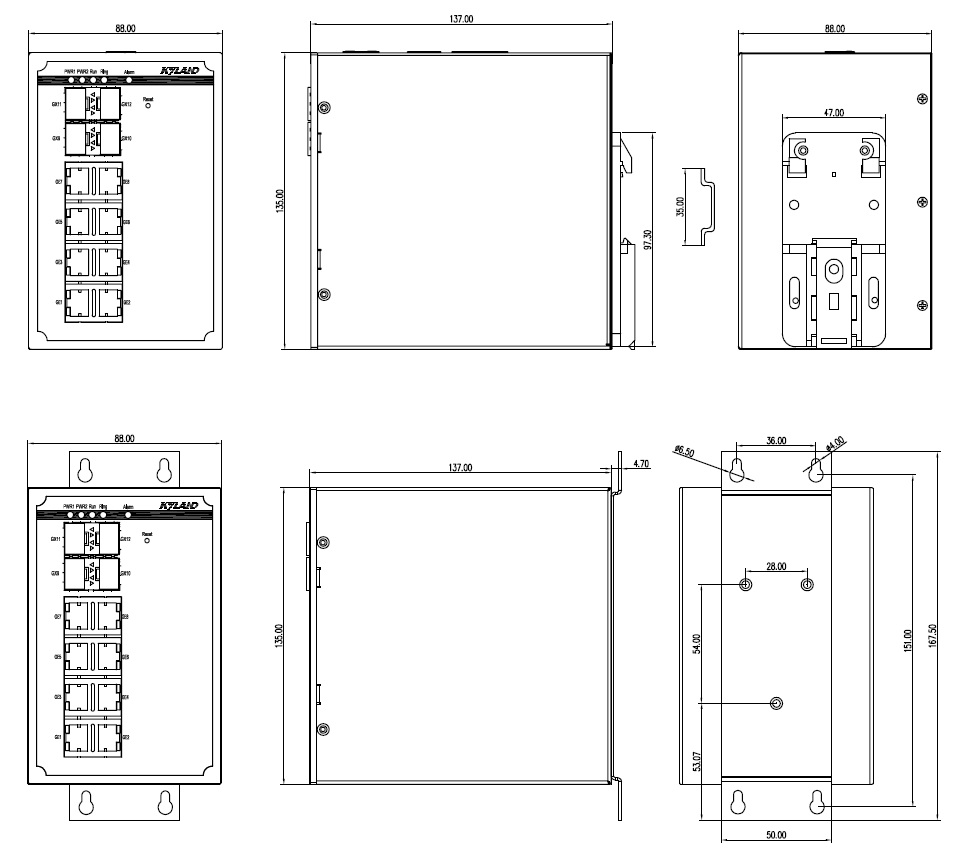

88mm×135mm×137mm(W×H×D):

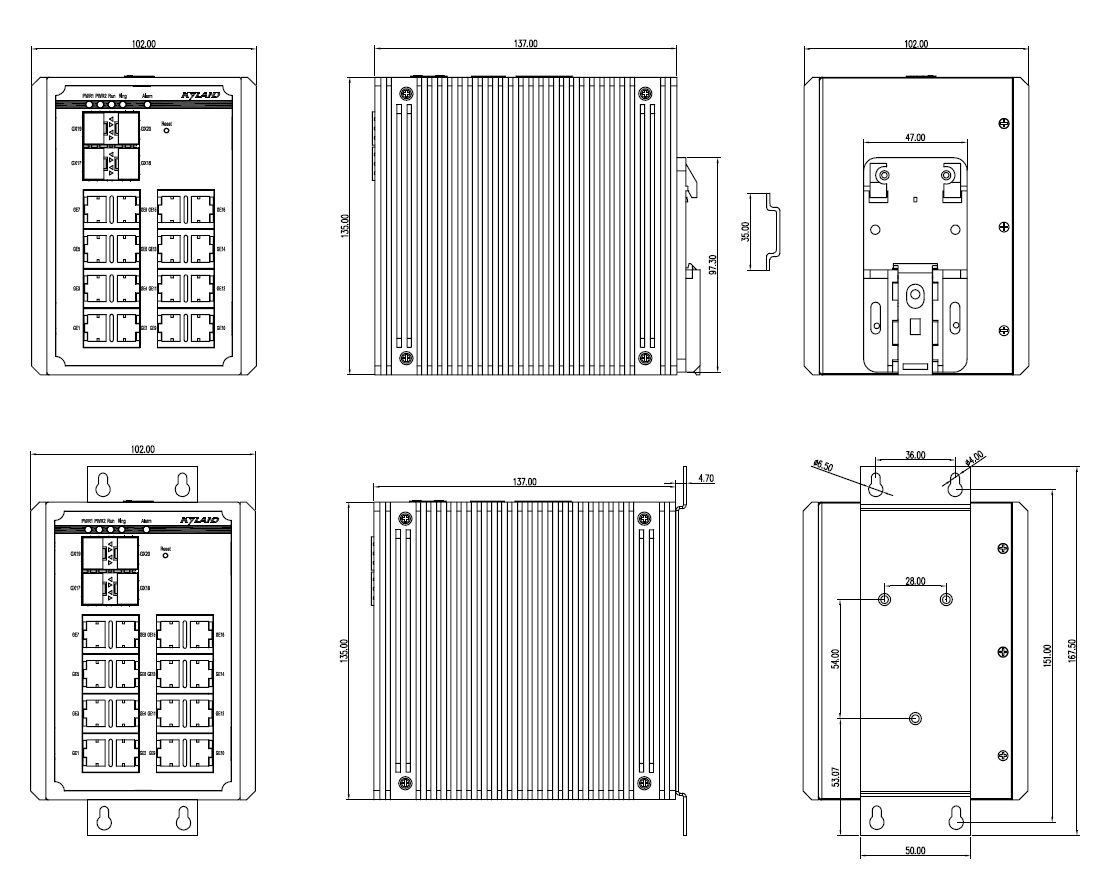

102mm×135mm×137mm(W×H×D):

订购信息

推荐型号

产品型号	SICOM3009A-Ports-PS1-PS2 SICOM3009A-Ports-PS1-PS2-PN
代码界说	代码选型
Ports	66mm×135mm×107.5mm(W×H×D): 6T=6×10/100Base-T(X) RJ45电口 8T=8×10/100Base-T(X) RJ45电口 2SFP8T=2×100Base-X SFP接口; 8×10/100Base-T(X) RJ45电口 2GX8T=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45电口 4SFP8T=4×100Base-X SFP接口; 8×10/100Base-T(X) RJ45电口 4GX8T=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45电口 88mm×135mm×137mm(W×H×D): 8GE=8×10/100/1000Base-T(X) RJ45电口 2GX8GE=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45电口 4GX8GE=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45电口 102mm×135mm×137mm(W×H×D): 16T=16×10/100Base-T(X) RJ45电口 16GE=16×10/100/1000Base-T(X) RJ45电口 2GX16T=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100Base-T(X) RJ45电口 2GX16GE=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100/1000Base-T(X) RJ45电口 4SFP16T=4×100Base-X SFP接口; 16×10/100Base-T(X) RJ45电口 4GX16T=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100Base-T(X) RJ45电口 4GX16GE=4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 16×10/100/1000Base-T(X) RJ45电口 8SFP8T=8×100Base-X SFP接口; 8×10/100Base-T(X) RJ45电口 8GX8T=8×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45电口 8GX8GE=8×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45电口 12GX8GE=12×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45电口
PS1-PS2	L2-L2=24-48VDC (18-72VDC),冗余输入 L5-L5=12-24VDC (9-36VDC),冗余输入 HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入
PN	支持PROFINET

选购配件

配件型号	配件说明
SFP模�？？？？？�	参考工业级SFP模�？？？？？檠」罕�
DT-BGAZ-02	壁挂装置板
DT-FCZ-RJ45-01	单口RJ45防尘罩
KyACB-USB-RJ45	自动设置备份和恢复工具

资料下载

产品单页： Kyland-SICOM3009A-Datasheet-CN
