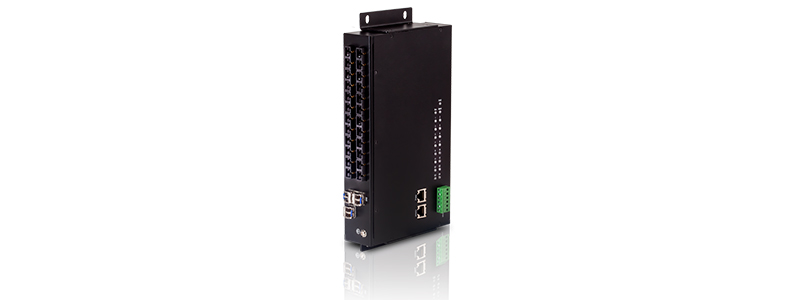

SICOM3016BA是一款低功耗、切合防爆标准中实质清静认证的高密度端口交流机。。。。。。具有优越的绝缘、防潮性能，，， ，，，，支持多种冗余环路协议、网络自动拓扑、远程监控和链路检测等功效，，， ，，，，主要应用于工厂自动化、煤炭矿区、化工等卑劣情形。。。。。。
| 软件特征 | |
| 交流功效 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 |
| 冗余手艺 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族, 自愈时间<50ms 支持STP/RSTP |
| 组播协议 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 服务质量 | 支持SP,WRR行列调理 支持ACL |
| 治理与维护 | 支持Console, Telnet, WEB治理方法 支持SNMPv1/v2c，，， ，，，，可通过Kyvision集中治理 支持FTP软件升级 支持IP/MAC冲突,电源告警,端口告警和环告警 支持RMON 支持端口镜像 支持LLDP 支持Link-check |
| 时钟治理 | 支持SNTP Client |
| 产品规格 | |
| 标准 | IEEE 802.3i(10Base-T) IEEE 802.3u (100Base-T和100Base-FX) IEEE802.3z (1000Base-X) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1D(STP) IEEE 802.1w(RSTP) |
| 交流属性 | 优先级行列 4 VLAN数 256 VLAN ID 1～4093 组播组数 256 MAC表 8K 包缓冲区 2Mbit 包转发率 7.7Mpps 交流延迟 <10μs |
| 接口 | 千兆端口 1000Base-X, SFP接口 百兆端口 100Base-FX, 单/多模SC/ST/FC任选; 10/100Base-T(X), RJ45接口 Console口 RS232, RJ45接口 告警端口 告警输入，，， ，，，，与电源端子集成在一个6芯5.08mm间距插入式端子上 |
| 指示灯 | 前面板指示灯 电源指示灯:PWR 运行指示灯:Run 告警指示灯:Alarm 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) 裸板支持便于集成的指示灯输出接口 |
| 电源 | 输入电压 12VDC(9-18VDC); 5VDC(4.5-5.5VDC) 电源端子 6芯5.08mm间距插入式端子 功率 <10.6W 过载保； ；；； 支持 反接保； ；；； 支持 冗余保； ；；； 支持 |
| 机械结构 | 外壳 金属材质 散热方法 自然冷却,无电扇 防护品级 IP40 尺寸 284mm×44mm×140mm(整机) (W×H×D); 235mm×30mm×130mm(裸板) (W×H×D) 重量 1.5Kg(整机); 0.5Kg(裸板) 装置方法 壁挂式或嵌入式 |
| 情形 | 事情温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 329032h 保修期 5年 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) 通用工业标准 IEC61000-6-2 IEC61000-6-4 防爆标准 IEC60079-0(GB/T3836.1), IEC60079-1(GB/T3836.2), IEC60079-7(GB/T3836.3), IEC60079-11(GB/T3836.4) |
产品选型
推荐型号
|
产品型号 |
SICOM3016BA-EC-Ports-Connector-PS1-PS2 SICOM3016BA-C-Ports-Connector-PS1-PS2 |
|
代码界说 |
代码选型 |
|
EC |
裸板三防涂覆 |
|
C |
三防涂覆 |
|
Ports:端口 |
4GX12S=4×1000Base-X, SFP接口;12×100Base-FX,单模光口 4GX12M=4×1000Base-X, SFP接口;12×100Base-FX,多模光口 4GX6S6T=4×1000Base-X, SFP接口;6×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 4GX6M6T=4×1000Base-X, SFP接口;6×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 3GX12S=3×1000Base-X, SFP接口;12×100Base-FX,单模光口 3GX12M=3×1000Base-X, SFP接口;12×100Base-FX,多模光口 3GX6S6T=3×1000Base-X, SFP接口;6×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 3GX6M6T=3×1000Base-X, SFP接口;6×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 |
|
Connector:百兆光口参数 |
SC05=SC讨论,多模,1310nm,5km ST05=ST讨论,多模,1310nm,5km FC05=FC讨论,多模,1310nm,5km SC40=SC讨论,单模,1310nm,40km ST40=ST讨论,单模,1310nm,40km FC40=FC讨论,单模,1310nm,40km SC60=SC讨论,单模,1310nm,60km SC80=SC讨论,单模,1550nm,80km |
|
PS1-PS2:电源输入 |
L6-L6=12VDC(9-18VDC),冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
千兆SFP？？？ ？？？ |
参考工业级千兆SFP？？？ ？？？檠」罕 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
