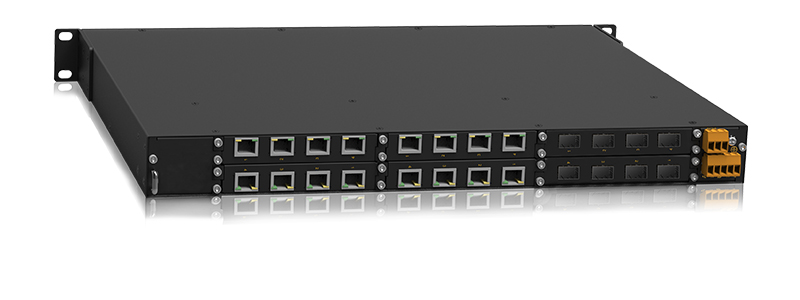

SICOM6424SM是Kyland专门针对铁路行业设计的三层以太网机架式交流机，，，，，知足中国铁路高速信号系统清静数据网手艺规范V3.0手艺要求。。。。。。SICOM6424SM为19英寸1U机架式装备，，，，，最大支持28个光电可选千兆接口，，，，，光口支持DDM功效。。。。。。SICOM6424SM支持端口、VLAN、组播、QoS、快速冗余环等富厚的二层软件特征以及VRRP、RIP、OSFP等三层功效，，，，，并支持Console、Telnet、Web多种治理方法以及基于SNMP的网管软件。。。。。。该产品现在已经普遍应用在铁路信号系统及其他对EMC性能有严酷要求的工业通讯系统中。。。。。。
| 软件功效 | |
| 交流功效 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持广播风暴抑制 |
| 冗余手艺 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，，，，，自愈时间<50ms 支持DHP, DRP，，，，，自愈时间<20ms 支持RSTP/MSTP，，，，，兼容STP |
| 组播手艺 | 支持IGMP snooping 支持GMRP 支持静态组播 支持GOOSE over IP tunnel（吸收） |
| 三层功效 | 支持RIPv1/v2 支持OSFPv2 支持静态路由 支持VRRP 支持GOOSE over IP tunnel（发送） |
| 清静手艺 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 支持MAC地点绑定 支持端口隔离 |
| 服务质量治理 | 支持ACL,对L2-L4层数据举行过滤 支持802.1p(CoS),DSCP 支持SP,WRR行列调理 |
| 治理与维护 | 支持Console,Telnet,WEB治理方法 支持SNMPv1/v2c/v3,可通过Kyvision集中治理 支持IEC61850 MMS建模治理 支持FTP, TFTP文件传输及软件升级 支持IP/MAC冲突告警,失电告警,电源告警,温度告警,端口linkdown告警,环告警,SFP？？？ ？？？？？楣夤β矢婢,光口吸收光功率告警,CPU/内存使用率告警,端口流量告警，，，，，CRC及丢包率告警 支持RMON 支持DDM 支持端口镜像 支持线缆故障检测 支持Syslog 支持LLDP 支持Link-check 支持NTP,SNTP 支持RTC |
| IP治理 | 支持Bootp 支持DHCP server/client |
| 产品规格 | |
| 标准 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(端口聚合) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x |
| 交流属性 | 优先级行列 8 VLAN数 4K VLAN ID 1～4093 组播组数 256 路由表 3.9K MAC表 16K 包缓冲区 12Mbit 包转发率 41.7Mpps 交流容量 12.8Gbps 交流延迟 <10μs |
| 接口 | Console口 Mini USB,RJ45 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A, Max,10A@1s, 60W Max 接口卡插槽 1U:1个, 0.5U:6个 |
| 指示灯 | 前面板指示灯 告警指示灯:Alarm 运行指示灯:Run 环角色指示灯:Ring 同步完成指示灯:Lock 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT 接口速率指示灯:Speed 后面板指示灯 接口指示灯:Link/ACT 接口速率指示灯:Speed |
| 电源 | 输入电压 24VDC(18-36VDC),48VDC(36-72VDC), 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <40W 过载；；；；； 支持 反接；；；；； 支持 冗余；；；；； 支持 |

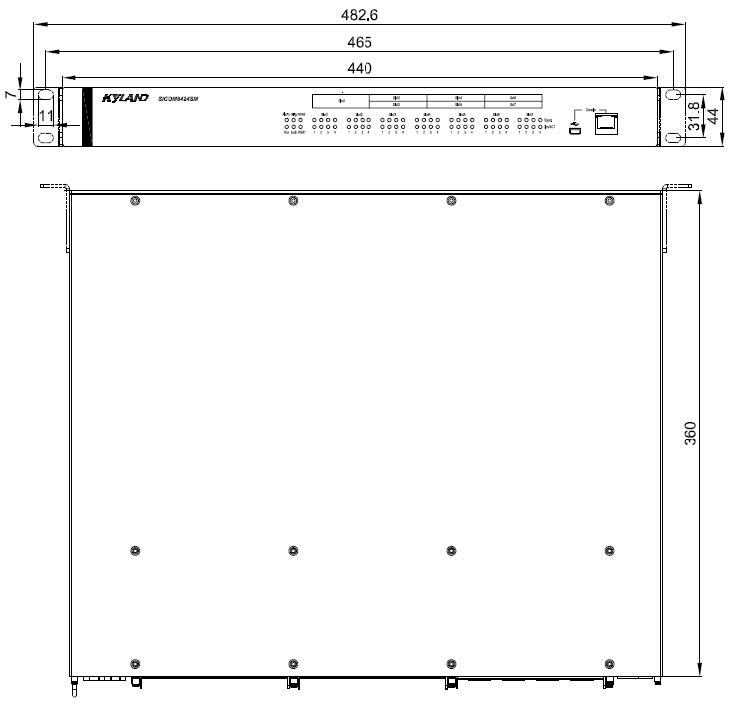

| 机械结构 | 外壳 金属材质 散热方法 自然冷却，，，，，无电扇 防护品级 IP40 尺寸 482.6mm×44mm×360mm(W×H×D) 重量 <10Kg 装置方法 19英寸1U机架式 |
| 情形 | 事情温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 371000h 保修期 5年 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
推荐型号
| 产品型号 | 型号说明 |
| SICOM6424SM-4SFP16T-HV-HV | 4×100Base-FX SFP接口，，，，，16×10/100Base-T(X)电口，，，，，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，，，，，双电源 |
| SICOM6424SM-4SFP16T-L3-L3 | 4×100Base-FX SFP接口，，，，，16×10/100Base-T(X)电口，，，，，24VDC(18-36VDC)，，，，，双电源 |
| SICOM6424SM-8SFP16T-HV-HV | 8×100Base-FX SFP接口，，，，，16×10/100Base-T(X)电口，，，，，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，，，，，双电源 |
| SICOM6424SM-8SFP16T-L3-L3 | 8×100Base-FX SFP接口，，，，，16×10/100Base-T(X)电口，，，，，24VDC(18-36VDC)，，，，，双电源 |
| SICOM6424SM-4GX16T-HV-HV | 4×1000Base-X SFP接口，，，，，16×10/100Base-T(X)电口，，，，，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，，，，，双电源 |
| SICOM6424SM-4GX16T-L3-L3 | 4×1000Base-X SFP接口，，，，，16×10/100Base-T(X)电口，，，，，24VDC(18-36VDC)，，，，，双电源 |
| SICOM6424SM-8GX16T-HV-HV | 8×1000Base-X SFP接口，，，，，16×10/100Base-T(X)电口，，，，，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，，，，，双电源 |
| SICOM6424SM-8GX16T-L3-L3 | 8×1000Base-X SFP接口，，，，，16×10/100Base-T(X)电口，，，，，24VDC(18-36VDC)，，，，，双电源 |
| SICOM6424SM-4S16T-SC60-HV-HV | 4×100Base-FX，，，，，单模SC接口，，，，，传输距离60km，，，，，16×10/100Base-T(X)电口，，，，，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，，，，，双电源 |
选购配件
| 配件 | 配件说明 |
| 百兆SFP？？？ ？？？？？ | 参考工业级百兆SFP？？？ ？？？？？檠」罕 |
| RJ45防尘罩 | 单口RJ45防尘罩，，，，，型号：DT-FCZ-RJ45-01 |
| 1U盲板 | 适用于Slot1，，，，，编码：109019127 |
| 0.5U盲板 | 适用于Slot2~Slot7，，，，，编码：109019126 |
| USB串口线 | Mini USB to USB，，，，，2米，，，，，型号：DT-XL-Mini USB-USB-2m |
| RJ45串口线 | RJ45/DB9，，，，，2米，，，，，编码：111030019 |
| 电源线 | 3相电源线，，，，，3米，，，，，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子，，，，，编码：107010505 |
| 告警端子 | 3芯5.08毫米间距告警端子，，，，，编码：107010520 |
| 挂耳 | 单个装置挂耳，，，，，编码：109999037 |
